名前: | 縦CNC機械V85 | テーブル: | 900*450mm |
---|---|---|---|
X/Y/のZ軸旅行: | 800*540*540mm | 紡錘とテーブル間の間隔: | 140-690mm |
紡錘の先を細くすること: | BT40-150 | Tスロット: | 3-18-130 |
X/のY軸モーター出力トルク: | 13.7/11 | Z軸モーター出力トルク: | 22.5/20 |
ハイライト: | 1000*550mmのテーブル縦CNC機械,15KVA縦CNC機械,48m/Min供給CNCのマシニング センター |

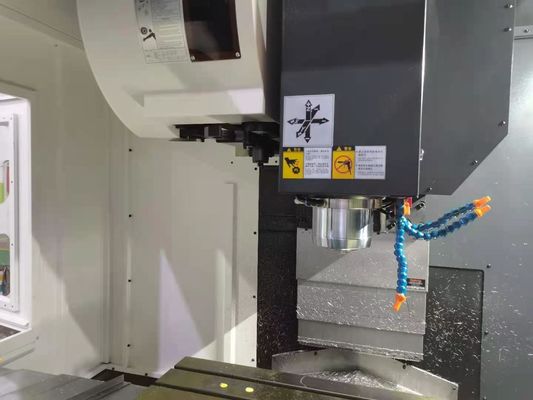

高い剛性率の部品、型CNCのマシニング センターを処理するために使用される1000*550mmのテーブルのサイズY/のZ軸540mm
製品の機能:
1. V855はV85の改善された版である。
2. V85は48m/min急速な供給と、供給を切る15m/min処理する部品のために特に設計されている。
3. V85は高いineritiaの重力に耐えられる、全機械の動的敏感さを改善する大きいスパンの構造を採用する。
4. V85はBT40-140ダイレクト接続の効率を高め、用具の摩耗を減らす高速短い鼻の紡錘が装備されている。
5. V85用具の雑誌はBT40 24用具武装させる信頼できる処理を保障するために機械工のシール設計およびソフトウェア警告を採用するタイプ用具の雑誌をである。
改善されたモデル利点:
1. 機械剛性率を改善できるのはコラムinforced、である。
2. それは1000*550にワーク テーブル増加するである。
3. Y軸およびZ軸旅行は540に高められる。
4. それは紡錘採用する直径がΦ150に高められるinforced 1つをである。
5. それは球ねじ3616から4016 largedからである。
6. YおよびZ軸は45ローラー球ねじ、Z軸の柵である6つのスライダーである。
7. 用具の雑誌はコラムの変形を減らすために支えるコラムに掛かる側面から変わる。
8. 台湾YINGXINカバー、ドイツR+Wカップリング。
縦機械中心V855の指定
モデル | 単位 | V855 | ||
旅行 | X軸 | mm | 800 | |
Y軸 | mm | 540 | ||
Z軸 | mm | 540 | ||
紡錘とテーブル間の間隔 | mm | 140-690 | ||
紡錘とコラム間の間隔 | mm | 590 | ||
ワーク テーブル | テーブルのサイズ | mm | 1000*550 | |
最高。テーブルの負荷 | Kg | 500 | ||
Tスロット | PC mm mm | 3-18-130 | ||
正確さの位置 | X/Y/のZ軸 | mm | 0.006/0.006/0.006 | |
繰り返される正確さを置く | X/Y/のZ軸 | mm | 0.005/0.005/0.005 | |
紡錘 | 紡錘の回転速度 | Rpm | 10000/12000/15000 | |
紡錘の先を細くすること | BT40 | |||
直径 | mm | Φ150 | ||
リベット モデル | BT40 45° | |||
急速な供給 | X/Y/のZ軸 | m/min | 48/48/48 | |
供給の切断 | X/Y/のZ軸 | m/min | 15 | |
用具の雑誌 | 腕のタイプ | サイズ | 用具 | 24 |
用具を使いなさい変更の時間(TT)に | 秒 | 2.8s | ||
最高。用具の直径/length/weight | mm | 80/200/8 | ||
最高用具の直径(隣接した用具無し) | mm | 150 | ||
電気の総合容量 | KVA | 15 | ||
機械の重量 |
Kg
|
5200 | ||
次元 | mm | 2450*2535*2660 |
標準的な付属品
Fanucのコントローラー システム
10000Rpm紡錘
24tools腕のタイプ用具の雑誌
紡錘オイル クーラー
熱交換器
完全な封じられたカバー
紡錘のエンコーダーの位置方式
三軸の内部のエンコーダーのフィードバック システム
自動潤滑システム
空気システム
RS 232インターフェイス
操作の単位
RS232インターフェイス+workingライト
用具および道具箱
