モデル: | VMC1270L | 保証:: | 1年 |
---|---|---|---|
急速な率: | 20/20/12 m/min | feedrateの切断: | 10m / 分 |
正確さの位置: | 0.008 | 紡錘の先を細くすること: | BT50 |
CNCの制御システム: | GSK、FANUC | 紡錘モーター力(kW): | 11kw |
ハイライト: | 11KW縦CNC機械,12m/min縦CNC機械,RS232 5軸線のマシニング センター |

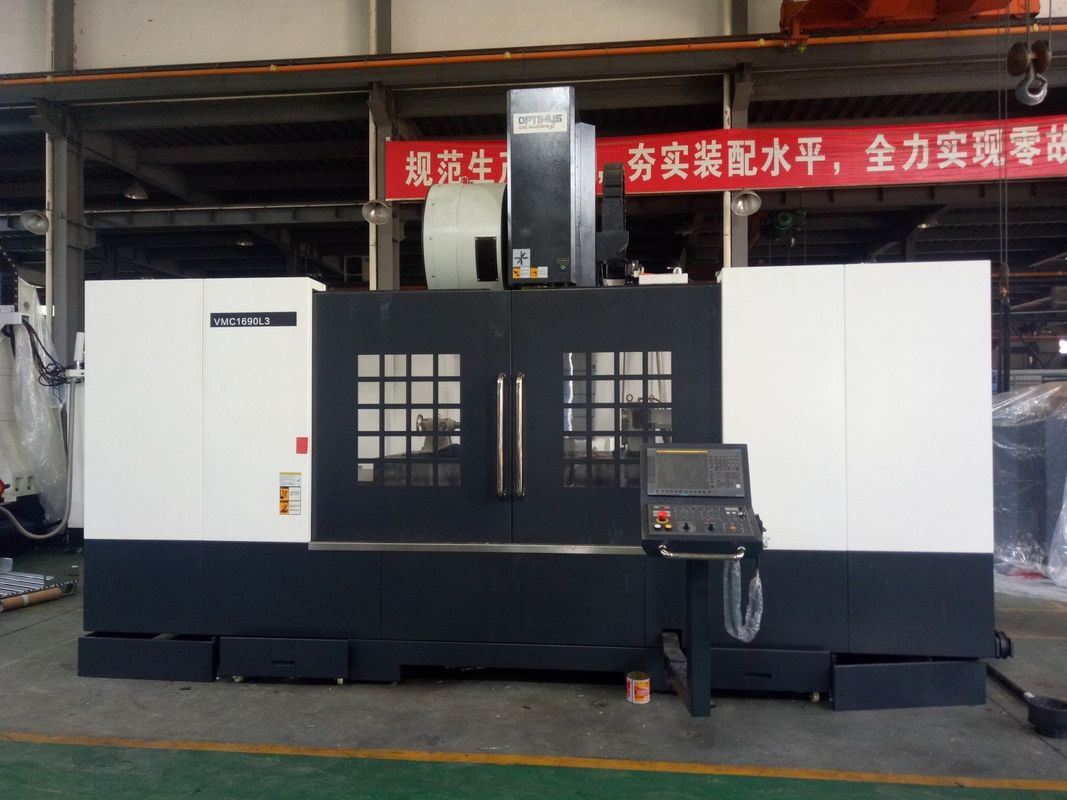

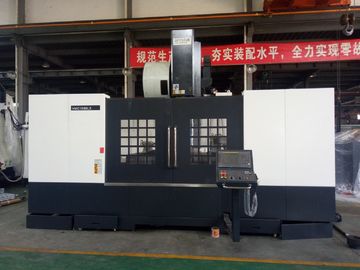

RS 232インターフェイス5軸線のマシニング センター自動CNC機械
1. Lシリーズ機械は速く、堅い処理に基づいて設計されている
2. Lシリーズ機械は多くの部品の生産に保証を提供し、正確さおよび最高の処理の効率を処理する
3. Lシリーズ機械は異なった顧客の個人化された選択に会うために高く有効な破片の取り外し、急速な供給および高速紡錘機能のモジュラー組合せを提供する。
4. 機械の主要部分は輸入された世界の上のブランドの良質の部品を採用する。
1. 基盤、滑走ブロック、工作台、縦のコラム、紡錘箱および他の主要な基本的な部品は高い剛性率の鋳鉄を採用する。
2. 基盤は高い剛性率および曲がることの基本的な一部分を保障する対称的な密集した、適度な構造が付いている箱のタイプ構造である
抵抗の性能。
3. コラムは効果的にZ軸の強い切削抵抗の剛性率そして正確さを保障するために補強される格子の中のベッドとともに形橋スパン、である。
4. XのY軸のガイド・レールは線形案内面、持っている最高速度の利点を、等除去する断続的なクリープ、高い剛性率、低い摩擦、低雑音、低温の上昇をである。自動強制潤滑を使用して、それは工作機械の正確さを改善できる。
5. バランスを保つために均衡によって一致するZ軸滑らかに動き、安定した紡錘箱を保障する;電気ブレーキ装置によって一致するZ軸ドライブ モーター。
6. ライン柵のタイプ縦のマシニング センターのために、工作機械のガイド・レールはHIWINかPMIからある。機械基盤は大きいスパンの立場のコラム、それと他の同じタイプ工作機械が、設計機械工の主義に合致することであるより箱のタイプ設計、調整するであるより広い40%である。
7. C3等級の高精度の球ねじを使用すればに耐える前引きの処置は剛性率および精密を保障した。
8. 工作機械の鋳造は老化する処置の高級な、良質の灰色の鋳鉄でしたり、精密をおよび工作機械のワーキング・ライフを延ばすために保障する。
モデル | 単位 | VMC-1270L | ||
旅行 | X軸 | mm | 1200 | |
Y軸 | mm | 700 | ||
Z軸 | mm | 600 | ||
紡錘とテーブル間の間隔 | mm | 87-687 | ||
ワーク テーブル | テーブルのサイズ | mm | 1360*700 | |
最高。テーブルの負荷 | Kg | 1000 | ||
Tスロット | PC mm mm | 5-18-122 | ||
正確さの位置 | X/Y/のZ軸 | mm | 0.008/0.008/0.008 | |
繰り返される正確さを置く | X/Y/のZ軸 | mm | 0.006/0.006/0.007 | |
紡錘 | 紡錘の回転速度 | Rpm | 8000 | |
紡錘の先を細くすること | BT50 | |||
直径 | mm | Φ150 | ||
リベット モデル | BT40 45° | |||
急速な供給 | X/Y/のZ軸 | m/min | 24/24/18 | |
供給の切断 | X/Y/のZ軸 | m/min | 10 | |
用具の雑誌 | 傘のタイプ | サイズ | 用具 | 20 |
余りに変更の時間(TT) | 秒 | 6 | ||
最高。用具の直径の長さ/重量 | mm | 100/200/8 | ||
最高用具の直径(隣接した用具無し) | mm | 180 | ||
腕のタイプ | サイズ | 用具 | 24 | |
用具を使いなさい変更の時間(TT)に | 秒 | 3.5s | ||
最高。用具の直径/length/weight | mm | 80/200/8 | ||
最高用具の直径(隣接した用具無し) | mm | 150 | ||
電気の総合容量 | KVA | 35 | ||
機械の重量 |
Kg
|
9100 | ||
次元 | mm | 3560*3300*3300 |
標準的な付属品 | |
Fanuc/三菱コントローラー システム | 空気システム |
完全な封じられたカバー | RS 232インターフェイス |
紡錘のエンコーダーの位置方式 | 操作の単位 |
三軸の内部のエンコーダーのフィードバック システム | 働くライト |
自動潤滑システム | 用具および道具箱 |
任意付属品 | |
Siemensのコントローラーか他のコントローラー システム | ネジ式自動コンベヤー |
紡錘オイルの冷却剤 | チェーン タイプ用具の雑誌 |
傘のタイプ用具の雑誌 | 4つの軸線の回転式テーブル |
腕のタイプ用具の雑誌 | リング スプレーの紡錘 |
FAQ:
1Q:あなたの受渡し時間は何であるか。
:通常、1台の機械は30日を取る。在庫で持っていれば、私達は整理してもいい
私達が支払を受け取るとすぐ郵送物。
2Q:あなたの工場に私達は機械を使用する方法を行き、学んでもいいか。
:私達は私達の美しい都市に誠意をこめて来る歓迎する。訓練は自由である。それは
私達へ大きい名誉でであって下さい。
3Q:私達があなたの機械を買った後私達の場所の訓練を整理できるか。
:私達は海外訓練を整理してもいい。バイヤーは費用に責任がある。
4Q:何電圧か。何段階1または3か。何ヘルツ(Hz)か。あなたのの
機械か。
:私達の標準は3段階、380V、50/60Hzである。すべては作った顧客である場合もある。
