モデル: | VMC1270L | 紡錘とテーブル間の間隔: | 87-687mm |
---|---|---|---|
急速な率: | 20/20/12 m/min | 切断のfeedrate: | 10m / 分 |
正確さの位置: | 0.008 | 紡錘の先を細くすること: | BT50 |
ハイライト: | vmc CNCのフライス盤,CNCの形成機械 |

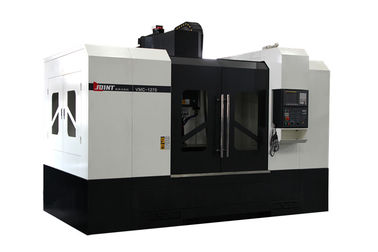

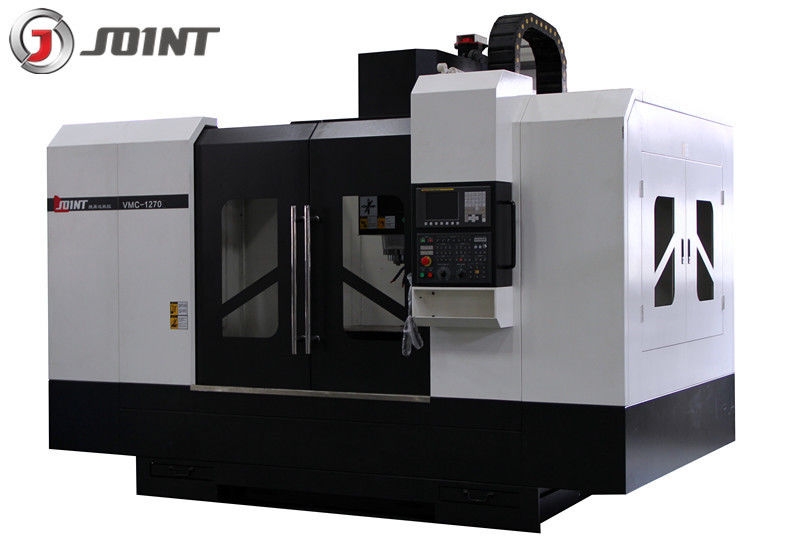

縦機械中心の高精度な高速VMC-1270L
Lシリーズ機械は保証を提供する速く、堅い処理に基づいていました設計されています、
固まりのために生産を分けま、モジュラー効率を処理する正確さおよび最高を処理します
高く有効な破片の取り外し、急速な供給および高速紡錘の組合せはに作用します
大会の異なった顧客の個人化された選択。機械の主要部分は輸入されて採用します
世界の上は良質の部品を決め付けます。
1. 基盤、滑走ブロック、工作台、縦のコラム、紡錘箱および他の主要な基本的な部品
高い剛性率の鋳鉄を採用して下さい。
2. 基盤は保障する対称的な密集した、適度な構造が付いている箱のタイプ構造です
高い剛性率および曲がる抵抗の性能の基本的な部分。
3. コラムは補強される格子の中のベッドとともにAの形橋スパン、効果的にです
Z軸の強い切削抵抗の剛性率そして正確さを保障して下さい。
4. XのY軸のガイド・レールは線形案内面、持っています最高速度の利点を、除去しますです
断続的なクリープ、高い剛性率、低い摩擦、低雑音、低温は等上がります。使用
自動強制潤滑、それは工作機械の正確さを改善できます。
5. Z軸は均衡によってバランスを保つために一致しました紡錘箱ランニングを保障する
滑らかそして馬小屋;Z軸ドライブ モーターは電気ブレーキ装置によって一致しました。
6. ライン柵のタイプ縦のマシニング センターのために、工作機械のガイド・レールはHIWINからあります
またはPMI。機械基盤は箱のタイプ設計、大きいスパンの立場のコラム、それとの座標です多くです
他の同じタイプ工作機械より広く40%は機械工の主義に、設計合致しますあります。
7. C3等級の高精度の球ねじを使用すれば前引きの処置軸受けは保障しました
剛性率および精密。
8. 工作機械の鋳造は老化の高級な、良質の灰色の鋳鉄です
処置は、精密を保障し、工作機械のワーキング・ライフを延ばします。
9. 軸線およびチップ輸送装置、Renishaw用具のゲージは任意です
モデル | 単位 | VMC-1270L | ||
旅行 | X軸 | mm | 1200 | |
Y軸 | mm | 700 | ||
Z軸 | mm | 600 | ||
紡錘とテーブル間の間隔 | mm | 87-687 | ||
ワーク テーブル | テーブルのサイズ | mm | 1360*700 | |
最高。テーブルの負荷 | Kg | 1000 | ||
Tスロット | PC mm mm | 5-18-122 | ||
正確さの位置 | X/Y/のZ軸 | mm | 0.008/0.008/0.008 | |
繰り返される正確さを置きます | X/Y/のZ軸 | mm | 0.006/0.006/0.007 | |
紡錘 | 紡錘の回転速度 | Rpm | 8000 | |
紡錘の先を細くすること | BT50 | |||
直径 | mm | Φ150 | ||
リベット モデル | BT40 45° | |||
急速な供給 | X/Y/のZ軸 | m/min | 24/24/18 | |
供給の切断 | X/Y/のZ軸 | m/min | 10 | |
用具の雑誌 | 傘のタイプ | サイズ | 用具 | 20 |
余りに変更の時間(TT) | 秒 | 6 | ||
最高。用具の直径の長さ/重量 | mm | 100/200/8 | ||
最高用具の直径(隣接した用具無し) | mm | 180 | ||
腕のタイプ | サイズ | 用具 | 24 | |
用具の変更の時間(TT) | 秒 | 3.5s | ||
最高。用具の直径/length/weight | mm | 80/200/8 | ||
最高用具の直径(隣接した用具無し) | mm | 150 | ||
電気の総合容量 | KVA | 35 | ||
機械の重量 |
Kg
|
9100 | ||
次元 | mm | 3560*3300*3300 |
標準的な付属品 | |
Fanuc/三菱コントローラー システム | 空気システム |
十分に囲まれていたカバー | RS 232インターフェイス |
紡錘のエンコーダーの位置方式 | 操作の単位 |
三軸の内部のエンコーダーのフィードバック システム | 働くライト |
自動潤滑システム | 用具および道具箱 |
任意付属品 | |
Siemensのコントローラーか他のコントローラー システム | ネジ式自動コンベヤー |
紡錘オイルの冷却剤 | チェーン タイプ用具の雑誌 |
傘のタイプ用具の雑誌 | 4つの軸線の回転式テーブル |
腕のタイプ用具の雑誌 | リング スプレーの紡錘 |
