商品の詳細:
お支払配送条件:
|
| 名前: | 平床式トレーラーCNCの旋盤機械CKI6150 | タレットの中心の高さ: | 145mm |
|---|---|---|---|
| 心押し台シャフトの直径: | 75mm | 心押し台シャフト旅行: | 150 mm |
| 心押し台シャフトの先を細くすること: | MT5 | 正確さの位置: | 0.01mm |
| 力: | 10KW/H | 正味重量: | 2300kg |
| ハイライト: | 中心機械を回すCNC,旋盤CNC機械 |
||

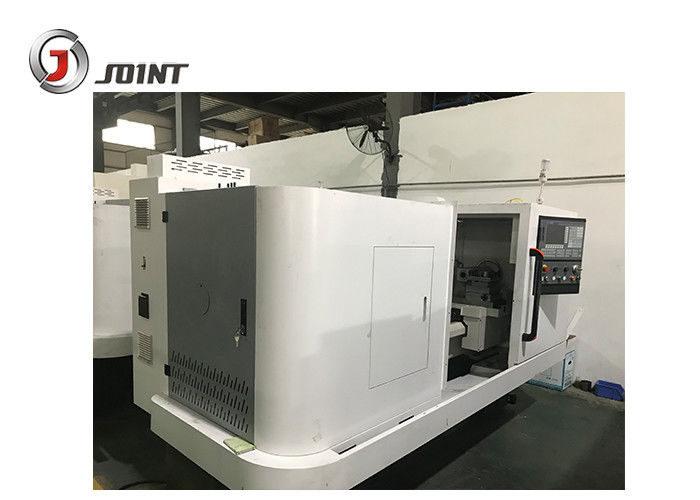

75mmの心押し台シャフトの直径のFlantのタイプCNCの旋盤機械CKI6150
速い細部:
1. 980TDI CNCシステムを、従来のRS-232インターフェイスに加えて採用して、それはまたプログラム伝達速度のスピードをあげるUディスク伝達を支えます;操作はまたより便利です
2. サーボ モーターは多数のモーターを採用しま、大きいトルクおよび速い応答を特色にします。
3. ガイド・レールおよび球ねじは周期的にそして量的に各潤滑の部品にオイルを各々の移動表面の均一潤滑を中心にされた自動潤滑システムを採用しま、効果的に摩擦抵抗を保障するために減らし、注入できる動きの正確さを改善し、そしてガイド・レールおよび球ねじの耐用年数を保障します。
プロダクト利点
1. それはよい剛性率と十分に重い全鋳鉄からなされます、
安定性。
2。低雑音のハンドル、stepless速度の規則によって、制御される3つのギヤ
高標準的な機械精度は、環境の保護機械です。
3。紡錘は高回します滑らかな表面が付いている速度そして洗練された軸受けをです。
紡錘穴の余分サイズの直径はチャックの直径がある間、φ82mmです
φ250mm.
4. 数値制御システムを通した機械は自動的に中および外シリンダー表面、円錐形の表面、回状、アークの表面、端の表面等を処理できます。またメートル、インチおよび他の標準の単一および倍数の糸を処理できます。
平床式トレーラーCNCの旋盤機械CKI6150の指定
| 項目 | 単位 | CKI6150 |
| テーブル上の最高の振動 | mm | 500 |
| キャリッジ上の最高の振動直径 | mm | 290 |
| 紡錘の頭部 | D8 | |
| 最高の処理の長さ | mm | 1500 |
| Ｘ軸旅行 | mm | 295 |
| Z軸旅行 | mm | 1300 |
| 穴径を通した紡錘 | mm | 82 |
| 紡錘モーター | kw | 7.5 |
| 紡錘の回転速度 | rpm |
紡錘3の等級のギヤ ボックス:45-180、180-750、600-1600r/min マニュアル24の等級、9-1600r/min |
| サーボ モーター結合方式 | ダイレクト接続 | |
| Ｘ軸の急速な供給 | m/min | 6 |
| Z軸の急速な供給 | m/min | 8 |
| 用具のwidth*height | mm | 25*25 |
| タレットの中心の高さ | mm | ≤145 |
| 心押し台シャフトのdiameter*travel | mm | φ75*120 |
| 心押し台の先を細くすること | MT5 | |
| 正確さの位置 | mm | 0.01 |
| 力 | kw/h | 10 |
| 次元 | mm | 2490*1420*1600 |
| 純重量 | kg | 2300 |
標準的な付属品:
GSK 980TDiのコントローラー システム、サーボ モーターおよび運転
切削液システム
働くライト
紡錘
自動潤滑システム
マシン カバー
操作の単位
4位置の電子turret+3顎のチャック
水平になるパッド
手動心押し台
用具および道具箱
技術的な文書
任意付属品:
3顎の油圧チャック
オート・フィード棒
