商品の詳細:
お支払配送条件:
|
| 名前: | 縦機械中心VMC1690 | サイズ表: | 1800*900mm |
|---|---|---|---|
| X/Y/のZ軸旅行: | 1600/900/680mm | 紡錘の速度: | 6000rpm |
| 紡錘の先を細くすること: | BT50 | 紡錘とテーブル間の間隔: | 160-840のmm |
| 正味重量: | 13200kg | 最大負荷: | 1600kg |
| ハイライト: | CNC vmc 機械,CNCのフライス盤 |
||

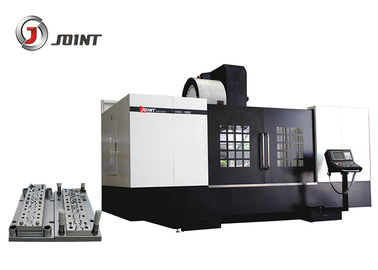

1600mmのＸ軸旅行縦CNCの工作機械VMC1690 BT50台湾の紡錘
速い細部:
1. 主要なコンポーネントは高力鋳鉄、微細構造の安定性、保障します長期使用のための工作機械の安定性をです。
2。大きい箱の基盤と結合されるAのタイプ橋タイプ構造の底のコラムは重い切断の機械の振動を非常に減らします
3。前延長精密球ねじドライブ
4。高速、高精度、高い剛性率の紡錘の単位
5。オイル水分離の設計
6。断続的な自動潤滑
7.自動摩擦のナイフ システム
製品の機能:
1。縦のマシニング センターは機械の荒削りからの終わりへのcanadaptのような多くの分野に処理および型の製造業加えることができま条件を処理します。
2. VMC1690に高精度、高性能の特徴がありましたり、宇宙航空の、軍の企業、型、自動車、内燃機関、織物の機械類、オイル処理する、化学機械類電子工学および他の企業で広く利用されています。
3. 球ねじの高い剛性率の高精度のスライドそして高速および高力機械化の状態の下で機械をとき高速で固定して働かせることができる大きい直径は使用されます。
4.高い剛性率の基盤および広いコラム ベースはＸ軸およびＹ軸のコラムの剛性率を改善するrepeatly癒やされ、堅くされたmeehaniteの鋳鉄から成っています。特に設計されていたコラムはまた衝撃を吸収できます。
5.工作物の複雑な機械化のために主に使用されて。
縦機械中心VMC1690の指定
| モデル | 単位 | VMC1690 | ||
| 旅行 | Ｘ軸 | mm | 1600 | |
| Ｙ軸 | mm | 900 | ||
| Z軸 | mm | 680 | ||
| 紡錘とテーブル間の間隔 | mm | 160-840 | ||
| ワーク テーブル | テーブルのサイズ | mm | 1800*900 | |
| 最高。テーブルの負荷 | Kg | 1600 | ||
| Tスロット | PC mm mm | 5-22-165 | ||
| 正確さの位置 | X/Y/のZ軸 | mm | 0.012/0.01/0.008 | |
| 繰り返される正確さを置きます | X/Y/のZ軸 | mm | 0.01/0.008/0.007 | |
| 紡錘 | 紡錘の回転速度 | Rpm | 6000 | |
| 紡錘の先を細くすること | BT50 | |||
| 直径 | mm | Φ155 | ||
| リベット モデル | BT50 45° | |||
| 急速な供給 | X/Y/のZ軸 | m/min | 15/15/12 | |
| 供給の切断 | X/Y/のZ軸 | m/min | 8 | |
| 用具の雑誌 | 傘のタイプ | サイズ | 用具 | 20 |
| 余りに変更の時間（TT） | 秒 | 6 | ||
| 最高。用具の直径の長さ/重量 | mm | 134/200/15 | ||
| 最高用具の直径（隣接した用具無し） | mm | 185 | ||
| 腕のタイプ | サイズ | 用具 | 24 | |
| 用具の変更の時間（TT） | 秒 | 3.5s | ||
| 最高。用具の直径/length/weight | mm | 110/200/15 | ||
| 最高用具の直径（隣接した用具無し） | mm | 200 | ||
| 電気の総合容量 | KVA | 45 | ||
| 機械の重量 |
Kg |
13200 | ||
| 次元 | mm | 5000*4300*3600 | ||
標準的な付属品:
Fanucのコントローラー システム
6000Rpm紡錘
十分に囲まれていたカバー
紡錘のエンコーダーの位置方式
三軸の内部のエンコーダーのフィードバック システム
自動潤滑システム
空気システム
RS 232インターフェイス
操作の単位
RS232インターフェイス+workingライト
用具および道具箱
任意付属品:
Siemensのコントローラーか他のコントローラー システム
紡錘オイルの冷却剤
熱交換器
傘のタイプ用具の雑誌
腕のタイプ用具の雑誌
ネジ式自動コンベヤー
チェーン タイプ用具の雑誌
4つの軸線の回転式テーブル
リング スプレーの紡錘
